龍門滑鞍特指普拉迪動立柱式龍門結構的滑鞍，此滑鞍本身能夠沿著橫梁導軌方向移動，并且承接著機頭垂直方向的運動，如圖 1所示，因此該滑鞍相關聯著兩個軸的運動，所以其自身的剛度是整個龍門結構中至關重要的一環。

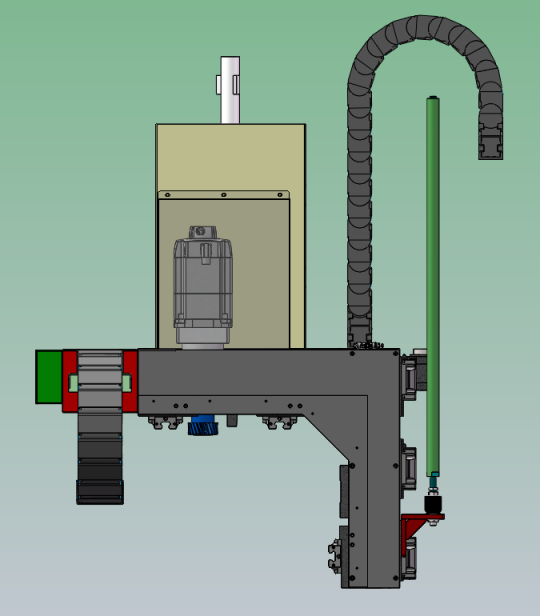

圖 1 動立柱滑鞍
普拉迪的滑鞍與橫梁連接，是通過滑鞍上的三組滑塊連接著橫梁上的三條導軌，如圖 2所示。

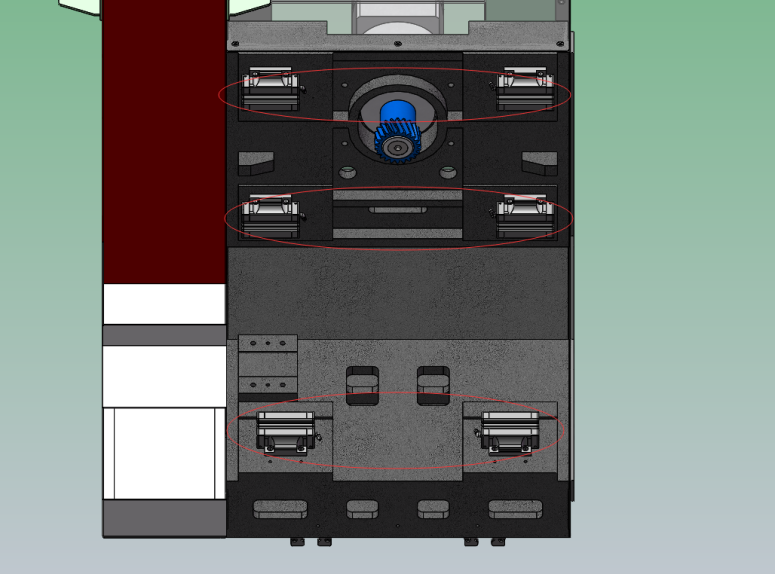

圖 2 鞍座上的三組滑塊
三組滑塊提供極高的接觸剛度，并且三組滑塊錯層分布，組成了穩定的三角結構，如圖 3所示，進一步地提高了結構剛度。

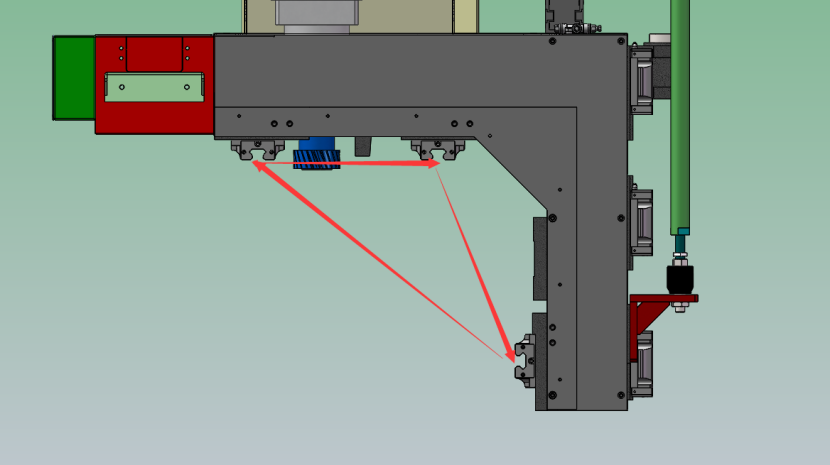

圖 3 三角穩定結構
與其他公司產品相比，例如某些世界知名機床品牌為例，其類似的龍門結構均采用的連接模式，均為兩組滑塊和兩條導軌連接方式，在這個方面其剛度是不及普拉迪的滑鞍結構。同樣在該結構上，我們保留了絲桿和齒條兩種傳動結構的空間，如圖 4所示，該滑鞍使用的齒輪齒條傳動方式，但是在紅色方框處，保留絲桿結構所需的空間。

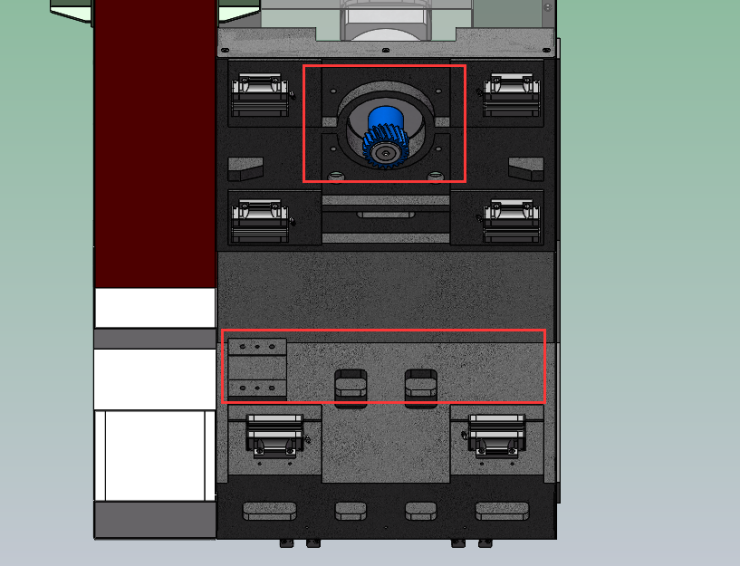

圖 4 傳動結構的空間保留
三導軌滑鞍結構能夠提供很高的接觸剛度及結構剛度，同時對裝配工藝的要求是特別高的，在安裝時，對某些接觸面需要反復打磨，因此普拉迪本身所具備的裝配團隊也是相當強力的。普拉迪不僅在設計上要做得好，同時在加工、安裝方面也力求完美。
