您所在的位置: 首頁>>產品中心>>型材加工中心>>型材加工中心PYE系列
普拉迪型材加工中心PYE系列主要應用于:軌道交通、航空航天等行業的材料加工。

產品特點:

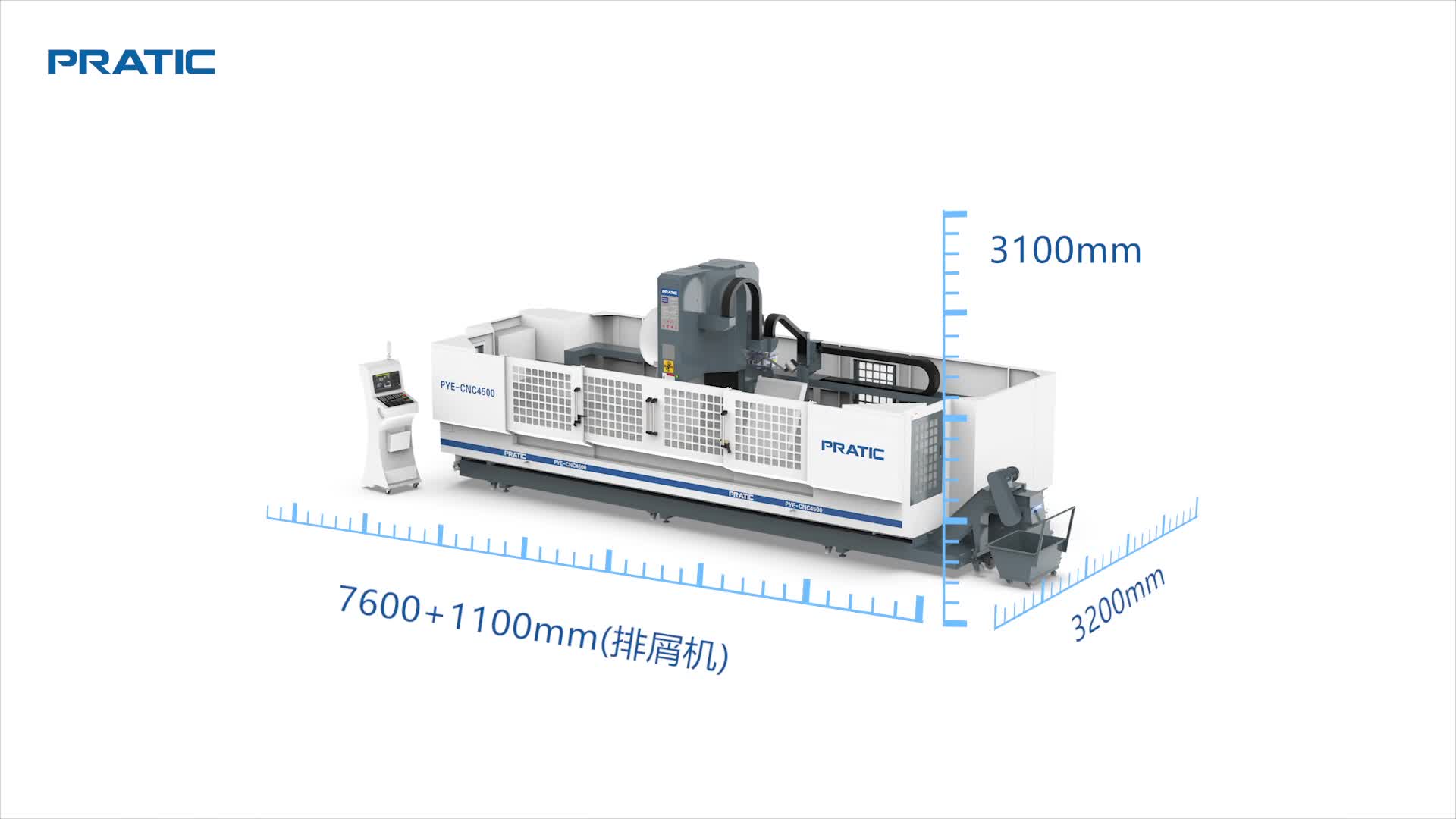

普拉迪數控機床高精度重型立式復合型材加工中心PYE
1.普拉迪數控機床PYE是一臺集鉆孔、攻牙、銑削、為一體的CNC復合型材加工中心;
2.使用國際專用CNC數控系統;
3.適用于各種鋼、鋁、銅金屬與非金屬的加工;
4.采用加大型號的零部件,可滿足重型加工需求;
5.采用全防護鈑金設計;
6.效率高、精度高、加工強度高;
7.配有自動排屑機,方便清理;
8.廣泛應用于:軌道交通、機械配件、線性模組導軌、通訊等行業的材料加工。
產品參數:
| 參數表 - PYE系列 | ||||||
| PYE-CNC2500 | PYE-CNC4500 | PYE-CNC6500 | PYE-CNC2500B | PYE-CNC4500B | PYE-CNC6500B | |
| 行程 | BT40 | BT50 | ||||
| X 軸行程 | 2500mm | 4500mm | 6500mm | 2500 | 4500mm | 6500mm |
| Y 軸行程 | 650mm | 650mm | 650mm | 650mm | 650mm | 650mm |
| Z 軸行程 | 700mm | 700mm | 700mm | 700mm | 700mm | 700mm |
| 主軸 | ||||||
| 主軸轉速 | 12000rpm | 12000rpm | 12000rpm | 8000rpm | 8000rpm | 8000rpm |
| 主軸錐孔 | BT40 | BT40 | BT40 | BT50 | BT50 | BT50 |
| 刀庫 | ||||||
| 刀庫形式 | 圓盤式 Disc type | 圓盤式 Disc type | ||||
| 刀庫容量 | 24 pcs | 24 pcs | 24 pcs | 24 pcs | 24 pcs | 24 pcs |
| 換刀時間 | 2 sec | 2 sec | 2 sec | 2 sec | 2 sec | 2 sec |
| 移動速度 | ||||||
| X軸移動 | 60 m/min | 60 m/min | 60 m/min | 60m/min | 60m/min | 60m/min |
| Y軸移動 | 36 m/min | 36 m/min | 36 m/min | 36 m/min | 36 m/min | 36 m/min |
| Z軸移動 | 36 m/min | 36 m/min | 36 m/min | 36 m/min | 36 m/min | 36 m/min |
| 切削進給速度X/Y/Z | 1~15000 mm/min | 1~15000 mm/min | ||||
| 馬達功率 | FANUC / SIEMENS | FANUC / SIEMENS | ||||
| 主軸驅動馬達 | 11-18.5kw / 13-27kw | 15-18.5kw / 17-42.4kw | ||||
| X驅動馬達 | 6.0kw / 5.2kw | 6.0kw / 8.2kw | ||||
| Y驅動馬達 | 3.0kw / 3.1kw | 3.0kw / 5.4kw | ||||
| Z驅動馬達 | 3.0kw / 3.1kw | 3.0kw / 4.3kw | ||||
| 潤滑冷卻系統 | ||||||
| 潤滑系統 | 自動潤滑 | 自動潤滑 | 自動潤滑 | 自動潤滑 | 自動潤滑 | 自動潤滑 |
| 冷卻系統 | 噴水冷卻 | 噴水冷卻 | 噴水冷卻 | 噴水冷卻 | 噴水冷卻 | 噴水冷卻 |
| 精確度 | ||||||
| X軸定位精度 | 0.03mm(光柵0.01mm) | 0.03mm(光柵0.01mm) | ||||
| Y/Z軸定位精度 | 0.015mm | 0.015mm | 0.015mm | 0.015mm | 0.015mm | 0.015mm |
| 重復定位精度 | 0.015mm | 0.015mm | 0.015mm | 0.015mm | 0.015mm | 0.015mm |
| 機械規格 | ||||||
| 氣壓需求 | 6kg/cm2 | 6kg/cm2 | 6kg/cm2 | 6kg/cm2 | 6kg/cm2 | 6kg/cm2 |
| 操作系統 | SIEMENS / FANUC | SIEMENS / FANUC | ||||
| 高度 | 3100mm | 3100mm | 3100mm | 3100mm | 3100mm | 3100mm |
| 占地面積 | 7000x3100mm | 9000x3100mm | 10900x3100mm | 7000x3100mm | 9000x3100mm | 10900x3100mm |
| 重量 | 12/14.5/16.5T | 12/14.5/16.5T | 12/14.5/16.5T | 12/14.5/16.5T | 12/14.5/16.5T | 12/14.5/16.5T |
