型材加工中心
普拉迪五軸型材加工中心PCD系列主要針對航空航天、軌道交通等行業的各類材料加工。
普拉迪五軸型材加工中心PCD系列主要針對航空航天、軌道交通等行業的各類材料加工。
您所在的位置： 首頁>>產品中心>>型材加工中心>>五軸型材加工中心PCD5D系列
普拉迪五軸型材加工中心PCD系列主要針對航空航天、軌道交通等行業的各類材料加工。

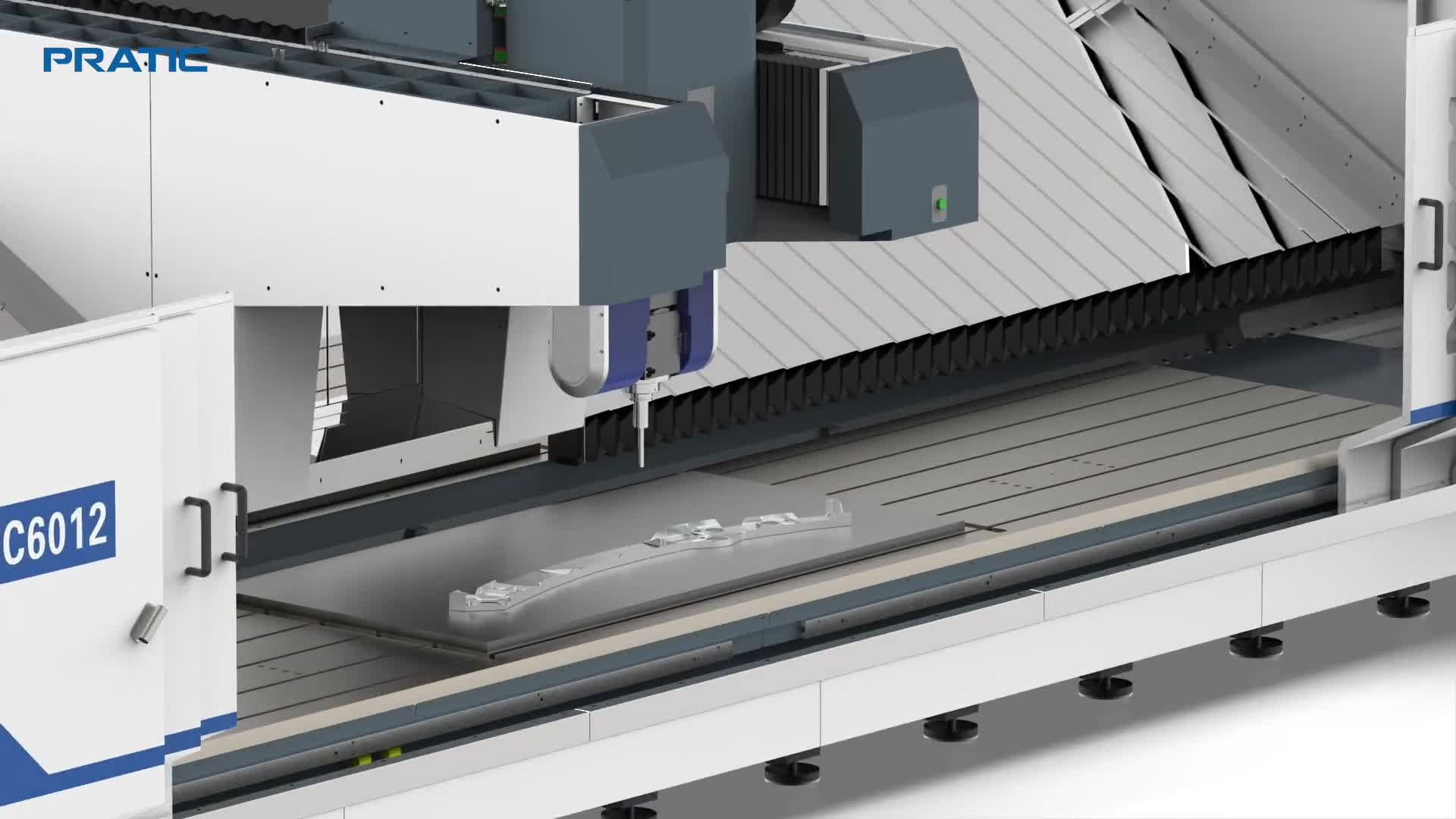

普拉迪數控機床重型五軸CNC復合立式鋁型材加工中心PCD5D
產品特點：
1.普拉迪五軸數控機床PCD系列是一臺集鉆孔、攻牙、銑削、倒角為一體的CNC復合型材加工中心，
2.使用國際專用CNC數控系統；
3.適用于加工各種長度的鋼、鋁、銅金屬與非金屬。 ；
4.采用加高精密五軸頭；
5.采用大斜面鈑金風琴罩防護設計；
6.采用雙懸軸設計結構，增加設備穩定性和鋼性，適合重型切削
7.配有自動排屑機，方便清理；
8.可根據客戶要求定制不同規格的機型。
產品參數：
| 參數表 - PCD5D | ||
| 行程 | 單位 | 參數 |
|---|---|---|
| X 軸 | mm | 4000/6000（可定制其他長度） |
| Y 軸 | mm | 1200mm（三軸）/ 700mm（四軸） |
| Z 軸 | mm | 500 |
| B 軸 | / | ±185° |
| C 軸 | / | ±320° |
| 主軸 | ||
| 主軸轉速 | rpm | 24000 |
| 主軸錐孔 | / | HSK A63 |
| 刀庫 | ||
| 刀庫形式 | / | 斗笠式 |
| 刀庫容量 | pcs | 20 |
| 相鄰換刀時間 | sec | 6 |
| 移動速度 | ||
| X軸移動 | m/min | 40 |
| Y軸移動 | m/min | 30 |
| Z軸移動 | m/min | 20 |
| X/Y/Z進給速度 | mm/min | 15000 |
| 馬達功率 | ||
| 主軸驅動馬達 | kw | 20/22.3 |
| X驅動馬達 | kw | 5.2 |
| Y驅動馬達 | kw | 3.1 |
| Z驅動馬達 | kw | 5.2 |
| 潤滑冷卻系統 | ||
| 潤滑系統 | 自動潤滑 | |
| 冷卻系統 | 噴水冷卻 | |
| 精確度 | ||
| X軸定位精度 | mm | 0.03（光柵0.01mm） |
| Y/Z軸定位精度 | mm | 0.015 |
| 重復定位精度 | mm | 0.01 |
| 機械規格 | ||
| 氣壓需求 | kg/cm2 | 6 |
| 操作系統 | / | SIEMENS |
| 高度 | mm | 3600 |
| 占地面積 | mm | 9300~11300 x 3500 |
| 重量 | kg | 21/24 t |
