五軸加工中心一共有五個運動坐標軸,分別是兩個運動旋轉軸和三個直線運動坐標軸,一般情況根據兩個旋轉運動...
來源:PRATIC 普拉迪 點擊數:15678次 更新時間:2019-07-18
五軸加工中心一共有五個運動坐標軸,分別是兩個運動旋轉軸和三個直線運動坐標軸,一般情況根據兩個旋轉運動安裝的位置不同可分為AC組合旋轉軸和BC組合旋轉軸,今天小編主要介紹的是AC組合旋轉軸的五軸加工中心。
一般情況下圍繞著五軸加工中心X軸做旋轉運動的軸,我們定義為A軸。五軸加工中心的工作臺上都設有一個回轉軸,這個回轉軸圍繞著Z軸做旋轉運動,我們定義為C旋轉軸。A旋轉軸和C旋轉軸組合的五軸加工中心,工件一次夾裝可完成加工除了安裝面以外的其它面加工。可進行加工傾斜面、傾斜孔等復雜工序加工。可現實A旋轉軸和C旋轉軸與XYZ直線三軸做五軸聯動加工,就可以加工復雜的曲面工件,當然需要好的數控系統、伺服電機系統和軟件支持才可以。

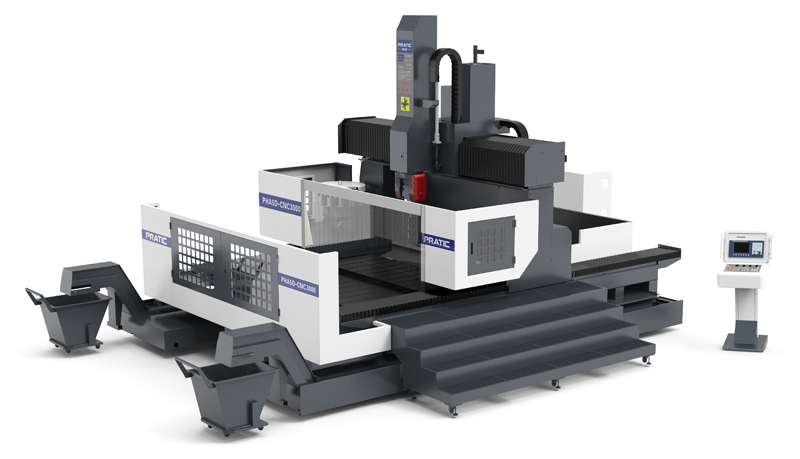

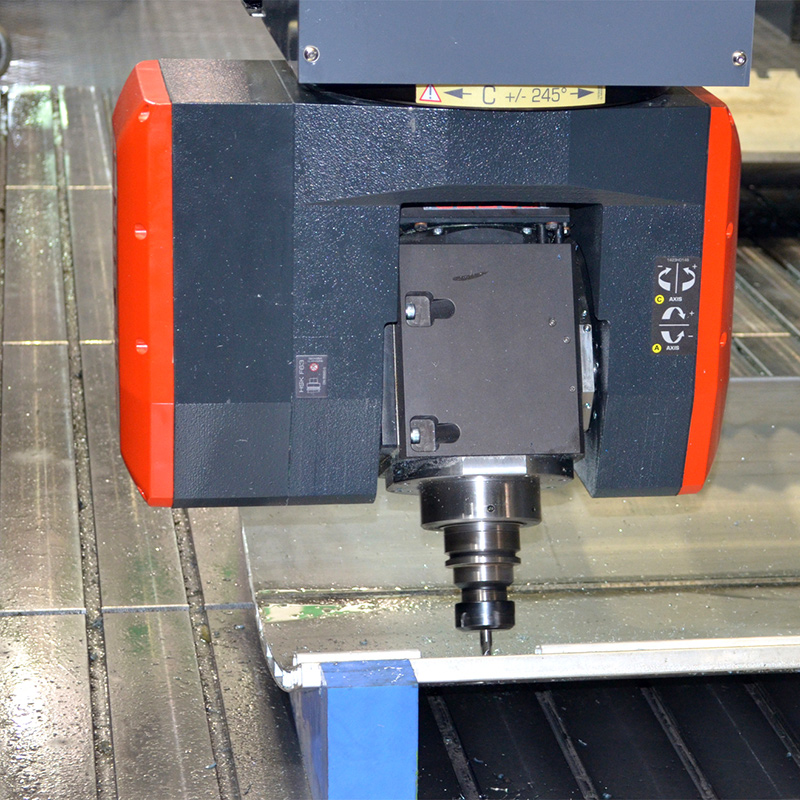

普拉迪PHA五軸聯動龍門加工中心X軸可以選擇3000-6000mm,還可以定制其它長度,Y軸行程達2000mm,Z軸行程達600mm,A軸行程達±120o,C軸行程達±245o,A旋轉軸和C旋轉軸五軸聯動可以加工復雜的曲面。

主軸采用HSK-F63,轉速高達24000rpm,采用德國西門子數控系統,重復定位精度達±0.01mm.


普拉迪PHA五軸聯動龍門加工中心適用于中重型切削鋁、銅,型材的鉆、銑加工,適用于軌道交通、汽車電池托盤等行業的加工。
