軌道交通加工中心
普拉迪型材加工中心PCD系列主要針對于軌道交通型材件、結構件等鋁、鋼型材加工。
普拉迪型材加工中心PCD系列主要針對于軌道交通型材件、結構件等鋁、鋼型材加工。
普拉迪型材加工中心PCD系列主要針對于軌道交通型材件、結構件等鋁、鋼型材加工。

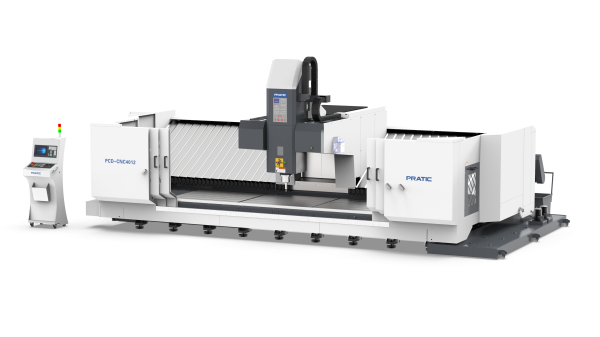

普拉迪機械配件cnc復合型材加工中心PCD
產品特點：
1.該機器是一臺集鉆孔、攻牙、銑削、倒角為一體的CNC型材復合加工中心，
2.使用國際專用CNC數控系統；
3.適用于加工各種長度的鋼、鋁、銅金屬與非金屬；
4.采用雙懸臂設計結構，增加設備穩定性和剛性，適合重型切削，提高加工精度；
5.采用大斜面鈑金風琴罩防護；
6.采用BT40/BT50主軸錐孔，增加了機器剛性，加工效率、精度、強度高；
7.可根據客戶要求定制不同規格的機型。
產品參數：
| 參數表 - PCD/PCD-B | ||||
| BT40鑄件床身 | BT50鑄件床身 | |||
| 行程 | PCD-CNC4008/PCD-CNC4012 | PCD-CNC6008/PCD-CNC6012 | PCD-CNC4008B/PCD-CNC4012B | PCD-CNC6008B/PCD-CNC6012B |
| X 軸行程 | 4000mm | 6000mm | 4000mm | 6000mm |
| Y 軸行程 | 800/1200mm | 800/1200mm | 800/1200mm | 800/1200mm |
| Z 軸行程 | 600mm | 600mm | 600mm | 600mm |
| 主軸 | ||||
| 主軸轉速 | 10000rpm | 10000rpm | 8000rpm | 8000rpm |
| 主軸錐孔 | BT40φ150 | BT40φ150 | BT50φ155 | BT50φ155 |
| 刀庫 | ||||
| 刀庫形式 | 傘形式 | 傘形式 | 傘形式 | 傘形式 |
| 刀庫容量 | 20 pcs | 20 pcs | 16 pcs | 16 pcs |
| 換刀時間 | 6 sec | 6 sec | 6 sec | 6 sec |
| 移動速度 | ||||
| X軸移動 | 40 m/min | 40 m/min | 40 m/min | 40 m/min |
| Y軸移動 | 30 m/min | 30 m/min | 30 m/min | 30 m/min |
| Z軸移動 | 20 m/min | 20 m/min | 20 m/min | 20 m/min |
| 切削進給速度X/Y/Z | 1~15000 mm/min | 1~15000 mm/min | 1~15000 mm/min | 1~15000 mm/min |
| 馬達功率 | FANUC / SIEMENS | FANUC / SIEMENS | FANUC / SIEMENS | FANUC / SIEMENS |
| 主軸驅動馬達 | 11~18.5kw / 13~27kw | 11~18.5kw / 13~27kw | 15~18.5kw / 17~42.4kw | 15~18.5kw / 17~42.4kw |
| X驅動馬達 | 3.0kw / 5.2kw | 3.0kw / 5.2kw | 3.0kw / 5.2kw | 3.0kw / 5.2kw |
| Y驅動馬達 | 3.0kw / 3.0kw | 3.0kw / 3.0kw | 3.0kw / 3.0kw | 3.0kw / 3.0kw |
| Z驅動馬達 | 3.0kw / 5.2kw | 3.0kw / 5.2kw | 3.1kw / 5.2kw | 3.1kw / 5.2kw |
| 潤滑冷卻系統 | ||||
| 潤滑系統 | 自動潤滑 | 自動潤滑 | 自動潤滑 | 自動潤滑 |
| 冷卻系統 | 噴水冷卻 | 噴水冷卻 | 噴水冷卻 | 噴水冷卻 |
| 精確度 | ||||
| X軸定位精度 | 0.03mm（光柵0.01mm） | 0.03mm（光柵0.01mm） | 0.03mm（光柵0.01mm） | 0.03mm（光柵0.01mm） |
| Y/Z軸定位精度 | 0.015mm | 0.015mm | 0.015mm | 0.015mm |
| 重復定位精度 | 0.015mm | 0.015mm | 0.015mm | 0.015mm |
| 機械規格 | ||||
| 氣壓需求 | 6kg/cm2 | 6kg/cm2 | 6kg/cm2 | 6kg/cm2 |
| 操作系統 | SIEMENS / FANUC | SIEMENS / FANUC | SIEMENS / FANUC | SIEMENS / FANUC |
| 高度 | 3700mm | 3700mm | 3700mm | 3700mm |
| 占地面積 | 9000x3150mm | 11300x3500mm | 9000x3150mm | 11300x3500mm |
| 重量 | 19/24T | 19/24T | 19/24T | 19/24T |

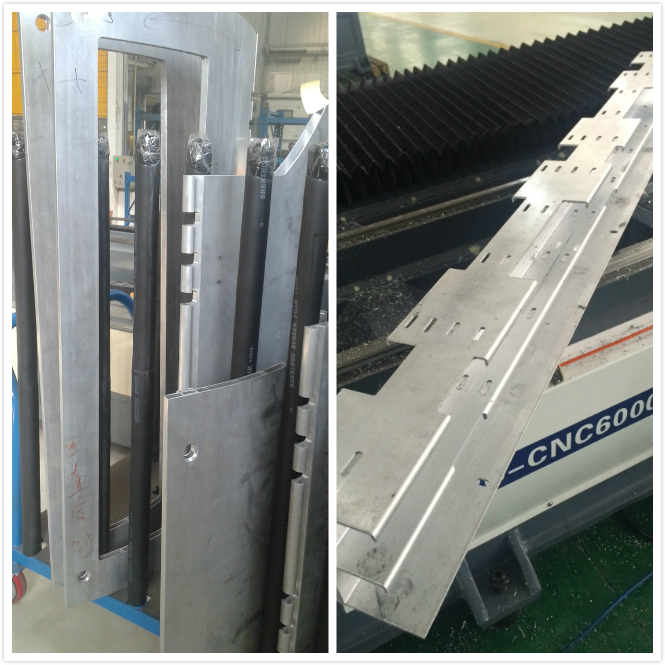

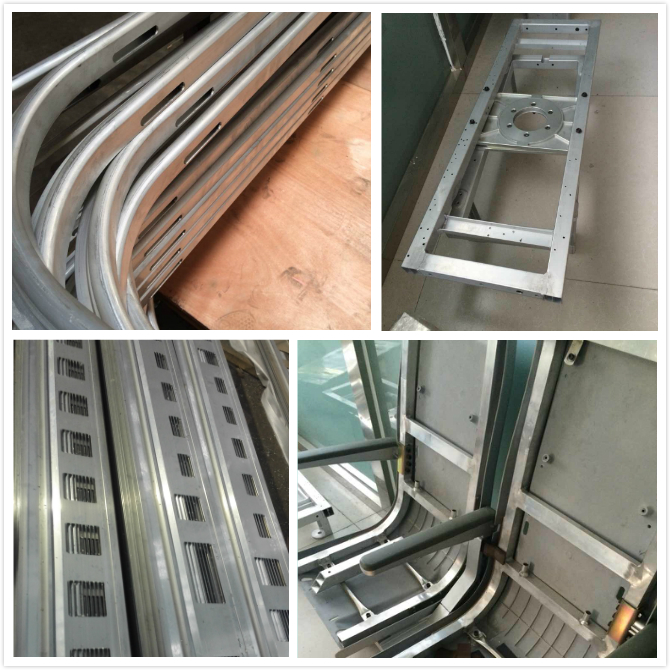

加工實例：
